HEM

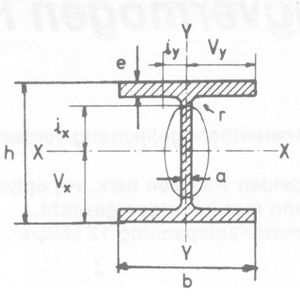

Afmetingen, gewichten en statische gegevens.

V = Verfoppervlakte
F = Doorsnede
I = Traagheidsmoment
W = Weestandsmoment
i = Traagheidsstraal = √ (I / F) cm

Euronorm 53-62
DIN 1025 Blatt 4

HEM

Gew
Afmetingen in mm
V

F

I x-x

Wx-x

i x-x

I y-y

Wy-y

y-y

HEM

kg/m

h

b

a

e

r

m²/m

cm²

cm⁴

cm³

cm

cm⁴

cm³

cm

100

42,6

120

106

12

20

12

0,619

53,2

1143

190

4,63

399

75

2,74

100

120

53,1

140

126

12,5

21

12

0,738

66,4

2018

288

5,51

703

112

3,25

120

140

64,5

160

146

13

22

12

0,857

80,6

3291

411

6,39

1144

157

3,77

140

160

77,8

180

166

14

23

15

0,97

97,1

5098

566

7,25

1759

212

4,26

160

180

90,6

200

186

14,5

24

15

1,09

113

7483

748

8,13

2580

277

4,77

180

200

105,0

220

206

15

25

18

1,20

131

10642

967

9,00

3651

354

5,27

200

220

119,3

240

226

15,5

26

18

1,32

149

14605

1220

9,89

5012

444

5,79

220

240

160,0

270

248

18

32

21

1,46

199

24289

1800

11,0

8153

657

6,39

240

260

175,3

290

268

18

32,5

24

1,57

219

31307

2160

11,9

10449

780

6,90

260

280

192,7

310

288

18,5

33

24

1,69

240

39547

2550

12,8

13163

914

7,40

280

300

242,6

340

310

21

39

27

1,83

303

59201

3480

14,0

19403

1250

8,00

300

320

249,7

359

309

21

40

27

1,87

312

68138

3800

14,8

19709

1280

7,95

320

340

252,8

377

309

21

40

27

1,90

315

76372

4050

15,6

19711

1280

7,90

340

360

254,8

395

308

21

40

27

1,93

318

84867

4300

16,3

19522

1270

7,83

360

400

260,9

432

307

21

40

27

2,00

325

104119

4820

17,9

19335

1260

7,70

400

450

268,1

478

307

21

40

27

2,10

335

131484

5500

19,8

19339

1260

7,59

450

500

275,2

524

306

21

40

27

2,18

344

161929

6180

21,7

19155

1250

7,46

500

550

283,4

572

306

21

40

27

2,28

354

197984

6920

23,6

19158

1250

7,35

550

600

290,5

620

305

21

40

27

2,37

363

237447

7660

25,6

18975

1240

7,22

600

650

298,6

668

305

21

40

27

2,47

373

281667

8430

27,5

18979

1240

7,13

650

700

306,8

716

304

21

40

27

2,56

383

329278

9200

29,3

18797

1240

7,01

700

800

323,1

814

303

21

40

30

2,75

404

442598

10870

33,1

18627

1230

6,79

800

900

339,4

910

302

21

40

30

2,93

423

570434

12540

36,7

18452

1220

6,60

900

1000

355,7

1008

302

21

40

30

3,13

444

722299

14330

40,3

18459

1220

6,45

1000

Draagvermogen HEM balken

HEM

Gew

Overspanning in meters

HEM

kg/m

2

2,5

3

3,5

4

5

6

7

8

9

10

11

12

100

42,6

9036

7191

5954

5059

4398

100

120

53,1

13719

10928

9059

7708

1 6703

120

140

64,5

19601

15624

12962

11039

9611

7575

140

160

77,8

27015

21543

17883

15241

13279

10486

160

180

90,6

35726

28500

23669

20183

17596

13916

11434

180

200

108,0

46210

36874

30635

26134

22796

18051

14854

12526

200

220

119,3

58326

46555

38689

33018

28812

22839

18818

15895

220

240

160,0

86086

68727

57129

48770

42572

33775

27858

23561

20344

240

260

175,3

82514

68604

58582

51152

40612

33528

28388

24544

260

280

192,7

97447

81033

69208

60444

48015

39666

33612

29088

25482

280

300

242,6

110646

94519

82568

65626

54252

46010

39856

34954

31028

300

320

249,7

120865

103262

90220

71735

59330

50345

43640

38303

34030

320

340

252,8

128856

110102

96208

76520

63312

53749

46616

40941

36400

32507

340

360

254,8

136850

116945

102200

81310

67300

57160

49600

43588

38780

34660

31400

360

400

260,9

114656

91264

75584

64245

55792

49077

43712

39118

35488*

400

450

268,1

130948

104285

86422

73509

63896

56263

50170

44957

40844*

450

500

275,2

147240

117306

97260

82776

72000

63448

56628

50796

46200*

500

550

283,4

164968

131474

109052

92858

80816

71265

63652

57146

52024*

550

600

290,5

145647

120850

102947

89640

79090

70686

63507

57860*

600

650

298,6

160391

133122

113440

98816

87226

77998

70118

63924*

650

700

306,8

175135

145394

123933

107992

95363

85310

76729

69988

700

800

323,1

172018

146700

127904

113021

101182

91082

83156

800

900

339,4

169467

147816

130679

117054

105435

96324

900

1000

355,7

169168

149616

134078

120832

110452

1000

Balken

Login:

HEM

Draagvermogen HEM balken

HEM	Gew	Afmetingen in mm					V	F	I x-x	Wx-x	i x-x	I y-y	Wy-y	y-y	HEM
	kg/m	h	b	a	e	r	m²/m	cm²	cm⁴	cm³	cm	cm⁴	cm³	cm
100	42,6	120	106	12	20	12	0,619	53,2	1143	190	4,63	399	75	2,74	100
120	53,1	140	126	12,5	21	12	0,738	66,4	2018	288	5,51	703	112	3,25	120
140	64,5	160	146	13	22	12	0,857	80,6	3291	411	6,39	1144	157	3,77	140
160	77,8	180	166	14	23	15	0,97	97,1	5098	566	7,25	1759	212	4,26	160
180	90,6	200	186	14,5	24	15	1,09	113	7483	748	8,13	2580	277	4,77	180
200	105,0	220	206	15	25	18	1,20	131	10642	967	9,00	3651	354	5,27	200
220	119,3	240	226	15,5	26	18	1,32	149	14605	1220	9,89	5012	444	5,79	220
240	160,0	270	248	18	32	21	1,46	199	24289	1800	11,0	8153	657	6,39	240
260	175,3	290	268	18	32,5	24	1,57	219	31307	2160	11,9	10449	780	6,90	260
280	192,7	310	288	18,5	33	24	1,69	240	39547	2550	12,8	13163	914	7,40	280
300	242,6	340	310	21	39	27	1,83	303	59201	3480	14,0	19403	1250	8,00	300
320	249,7	359	309	21	40	27	1,87	312	68138	3800	14,8	19709	1280	7,95	320
340	252,8	377	309	21	40	27	1,90	315	76372	4050	15,6	19711	1280	7,90	340
360	254,8	395	308	21	40	27	1,93	318	84867	4300	16,3	19522	1270	7,83	360
400	260,9	432	307	21	40	27	2,00	325	104119	4820	17,9	19335	1260	7,70	400
450	268,1	478	307	21	40	27	2,10	335	131484	5500	19,8	19339	1260	7,59	450
500	275,2	524	306	21	40	27	2,18	344	161929	6180	21,7	19155	1250	7,46	500
550	283,4	572	306	21	40	27	2,28	354	197984	6920	23,6	19158	1250	7,35	550
600	290,5	620	305	21	40	27	2,37	363	237447	7660	25,6	18975	1240	7,22	600
650	298,6	668	305	21	40	27	2,47	373	281667	8430	27,5	18979	1240	7,13	650
700	306,8	716	304	21	40	27	2,56	383	329278	9200	29,3	18797	1240	7,01	700
800	323,1	814	303	21	40	30	2,75	404	442598	10870	33,1	18627	1230	6,79	800
900	339,4	910	302	21	40	30	2,93	423	570434	12540	36,7	18452	1220	6,60	900
1000	355,7	1008	302	21	40	30	3,13	444	722299	14330	40,3	18459	1220	6,45	1000

HEM	Gew	Overspanning in meters													HEM
	kg/m	2	2,5	3	3,5	4	5	6	7	8	9	10	11	12
100	42,6	9036	7191	5954	5059	4398									100
120	53,1	13719	10928	9059	7708	1 6703									120
140	64,5	19601	15624	12962	11039	9611	7575								140
160	77,8	27015	21543	17883	15241	13279	10486								160
180	90,6	35726	28500	23669	20183	17596	13916	11434							180
200	108,0	46210	36874	30635	26134	22796	18051	14854	12526						200
220	119,3	58326	46555	38689	33018	28812	22839	18818	15895						220
240	160,0	86086	68727	57129	48770	42572	33775	27858	23561	20344					240
260	175,3		82514	68604	58582	51152	40612	33528	28388	24544					260
280	192,7		97447	81033	69208	60444	48015	39666	33612	29088	25482				280
300	242,6			110646	94519	82568	65626	54252	46010	39856	34954	31028			300
320	249,7			120865	103262	90220	71735	59330	50345	43640	38303	34030			320
340	252,8			128856	110102	96208	76520	63312	53749	46616	40941	36400	32507		340
360	254,8			136850	116945	102200	81310	67300	57160	49600	43588	38780	34660	31400	360
400	260,9					114656	91264	75584	64245	55792	49077	43712	39118	35488*	400
450	268,1					130948	104285	86422	73509	63896	56263	50170	44957	40844*	450
500	275,2					147240	117306	97260	82776	72000	63448	56628	50796	46200*	500
550	283,4					164968	131474	109052	92858	80816	71265	63652	57146	52024*	550
600	290,5						145647	120850	102947	89640	79090	70686	63507	57860*	600
650	298,6						160391	133122	113440	98816	87226	77998	70118	63924*	650
700	306,8						175135	145394	123933	107992	95363	85310	76729	69988	700
800	323,1							172018	146700	127904	113021	101182	91082	83156	800
900	339,4								169467	147816	130679	117054	105435	96324	900
1000	355,7									169168	149616	134078	120832	110452	1000
